Docker 교육 자료 -1

1. 구성 시나리오

->  Vpc(10.0.0.0/16) Public Subnet A (10.0.1.0/24) Public Subnet B (10.0.2.0/24) Private Subnet A (10.0.11.0/24) Private Subnet B (10.0.12.0/24) Database Subnet A (10.0.21.0/24) Database Subnet B (10.0.22.0/24)
각 대역 사용 IP 갯수의 경우 251개 로 사용 예정이다. 또한, Bastion host를 사용하여 Ec2 내부 접근을 불가능하게 설계 예정이다.



2. 구성도(구성도 상세 설명은 3번에서 진행 예정)

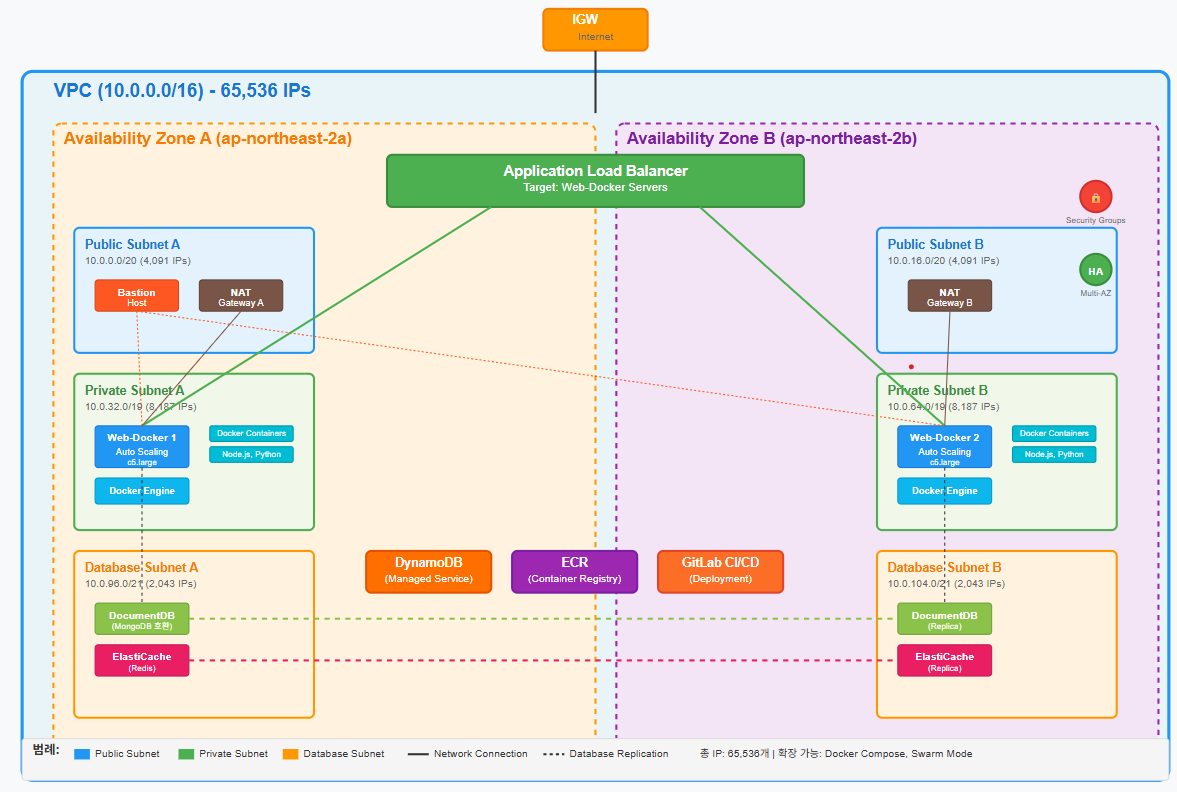

aws Ec2 docekr 구성도



3. 구성도 설명

• Ec2 인스턴스는 각각 1개의 IP를 사용 할 것.
• Docker container는 호스트 네트워크를 공유 한다.
• Auto Scaling 의 경우 최대 갯수 3대로 사용 하여 확정성을 확보한다.
• 각 컴포넌트를 멀티 AZ 에 배치하여 단일 장애 지점을 제거 하고, 장애 발생시 자동으로 대체 리소스를 활용 가능하게 고가용성 확보 하였다.
• ALB를 통해 트래픽을 분산시키고, healthCheck 를 통해 가용성을 확보한다.
• Bastion host를 Public subnet에 배치하여 외부접근 제어 하는 보안성을 강화 하였다.

다음 자료에 구성 방법 에 대한 설명을 추가할 예정이다.
